在測試過程中，地層流體經鉆桿或油管流到地面之后，必須要有控制裝置引導到分離器和燃燒器中。此裝置稱為地面控制裝置。它可以安全有效地控制流體的壓力和流量。

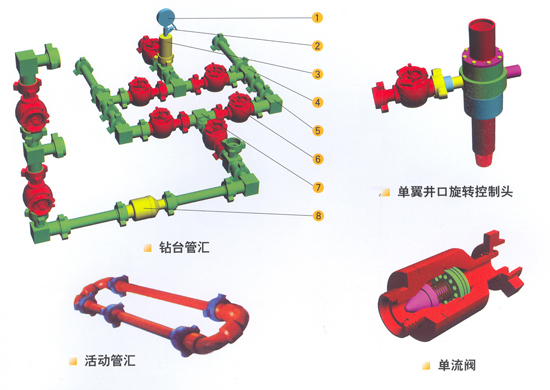

一、控制頭
控制頭連接在測試管柱的最上部，分為旋轉的和不旋轉的兩種。根據其承壓能力可分為35Mpa、70Mpa和105Mpa三種�？刂祁^既可讓管柱內高壓液流流出，也可向井內泵入流體。

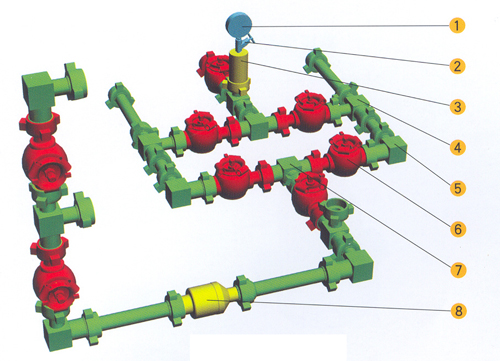

二、鉆臺管匯
用于控制流體壓力、流量的管匯。上接控制頭，下連分離器、放噴管線。
鉆臺管匯的工作壓力分為35Mpa、70Mpa和105Mpa。相應的試驗壓力為70Mpa、105Mpa和140Mpa。
三、活動管匯
用于連接控制頭、鉆臺管和放噴管線的高壓活動管匯。它由特制加厚無縫鋼管和由壬及活動彎頭組成。
管匯工作壓力分為35Mpa、70Mpa和105Mpa。相對應的試驗壓力為70Mpa、105Mpa和140Mpa。
活動管匯要定期檢查、潤滑、更換密封圈和進行液壓密封檢驗，確保測試安全。
|
