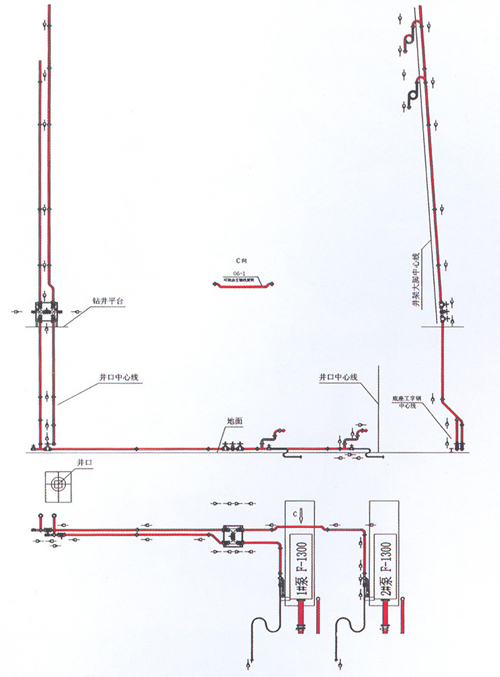

ZJGH100/35鉆井液管匯由Z23Y100-5000PSI和Z23Y50-5000PSI泥漿閘閥、高壓球面由壬、高壓錐面由壬、三通、高壓軟管、彎頭、壓力表、短節等組成。

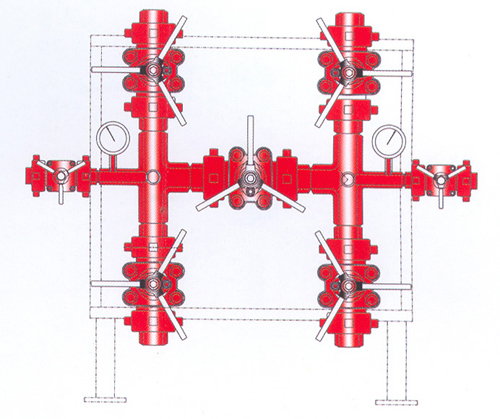

地面閥門組采用鵝形三通結構，具有結構緊湊、流體阻力小、能做充分發揮功率的特點。
鉆臺閥門組采用異徑四通，可實現單管直接使用，便于現場使用。
高壓由壬采用高強度合金鋼制造，并經過熱處理。結構上可實現快速裝卸作業。由壬由專用機具制造。通過精加工的球面、錐面配合密封圈實現密封。
Z23Y-5000PSI泥漿閘閥的閘板和閥座均采用硬質合金噴焊，具有耐沖刷、耐腐蝕特點，大大地提高閥門的使用壽命，并且操作力矩小，開關輕便等特點。
管匯的彎頭、異徑管、三通及四通等采用高強度合金鋼鑄造，適當加厚了管壁，并經良好的熱處理，能充分滿足強度和耐腐蝕要求。
對精度要求高的零件采用專用工藝加工，以保證制造質量；對受高壓零件在裝配前均經過靜水壓強度和密封試驗，嚴格保證出廠質量。
☆安裝:
1.安裝時，應先洗凈各由壬密封面及密封圈溝槽，涂抹潤滑脂，清除管道內臟物。
2.仔細檢查各連接處是否上緊。
3.搬遷時可將個零件拆開，管線清洗干凈，接合部位涂潤滑油脂后包扎，以免贓物進入和碰壞絲扣和密封面。
☆使用要點和維護保養：
1.定期給泥漿閘閥加注鈣基潤滑脂，保養閘閥。
2.定期檢查各部位連接和固定螺栓是否松動。
3.發現密封部位滲漏時，應及時更換密封件，以防損壞相關金屬件。
4.保持管匯外表清潔，定期涂漆防腐。
☆注意事項：
Z23Y-5000PSI硬密封泥漿閘閥僅作為管道關閉、開啟使用、不可作節流閥使用，以防節流使用沖壞密封面。
|
