一、管匯
1、定義及組成
管匯是由多根管道交匯而成的組合體。管匯包括閘閥、管線、管子配件、壓力表以及電子傳感、液控系統等配件。
2、分類
常見的管匯有節流管匯、壓井管匯、泥漿管匯、注氣管匯等。

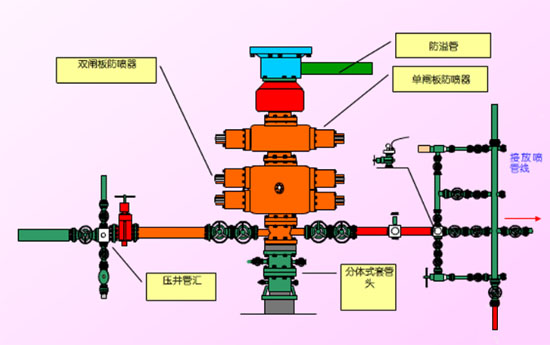

二、管匯連接
三、節流管匯
1、簡介
(1)井涌、油氣井壓力控制技術
(2)防噴器關閉,利用節流閥的啟閉,控制一定的套壓來維持井底壓力始終略大于地層壓力(欠平衡鉆井),避免地層流體進一步流入井內。
(3)節流閥的節流作用實施壓井作業,代替出井里被污染的鉆井液。
(4)井內壓力升高,通過節流閥的開啟與關閉來釋放井內流體以控制套壓。
(5)單翼、雙翼、三翼(2個手動1個液動)。
2、技術參數:
•工作壓力: 3000PSI-15000PSI
•工作介質: 天然氣、泥漿,各種鉆井液。
•主放噴通徑: 3-1/16’’—4-1/16’’
•節流放噴通徑: 2-1/16’’—4-1/16’’
•壓井管線通徑: 2-1/16’’—4-1/16’’
•溫度級別: P. U(-29℃~121℃)
•材料級別: EE
•制造級別: PSL3
•制造規范: API SPEC 6A API SPEC 16C NACE MR-0175

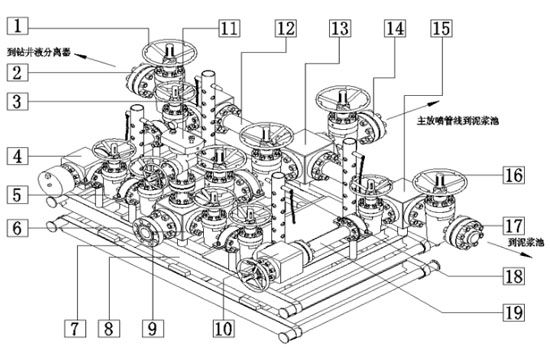

3、結構件圖

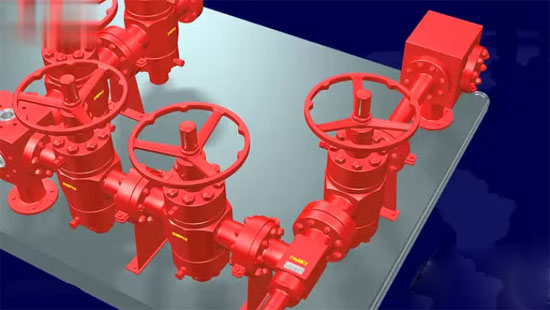

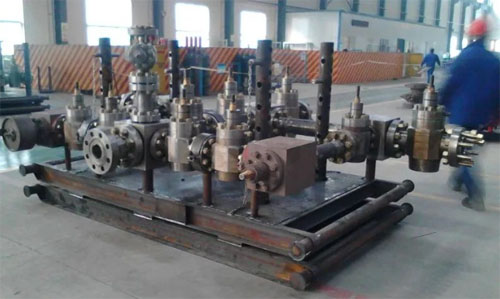

4、實物圖(雙翼) 主放噴管線、左右兩路節流管線、匯流管管線
5、工作狀態
1)通常在鉆井工作時
節流管匯的中間主放噴管線為關閉狀態。兩側的閘閥打開,調節兩側節流閥開度大小來控制井底壓力。
(2)井涌或井噴、壓井前
打開平板閘閥,便于鉆井液進入分離器,觀察其頂部壓力表數值。
當0.7mpa,打開主放噴管線。必要時,關閉鉆井液分離器。
YQF-8000/1.5-2
最大日處理量8000m3/d,立方米每天。
罐體最高工作壓力1.5MPa。第2次改進。

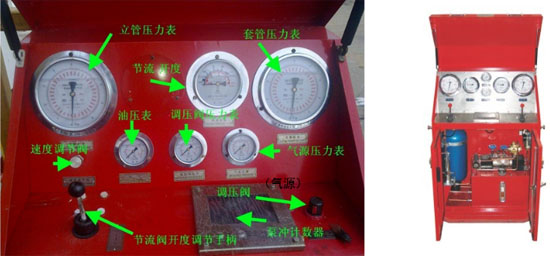

6、節流管匯控制箱:
(1)遠程控制液動節流閥的開啟和關閉。
(2)顯示立管壓力、套管壓力、閥位開度大小。
(3)外部連接

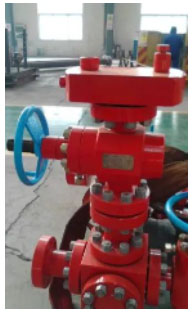

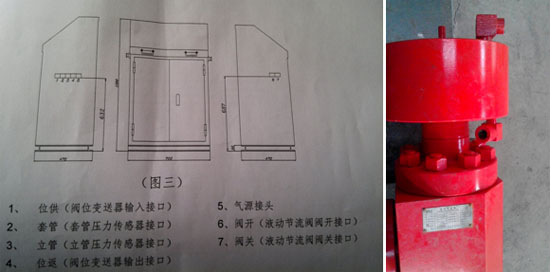

7、儀表法蘭
(1)壓力表
(2)傳感器(遠程控制、液動閥控制箱)

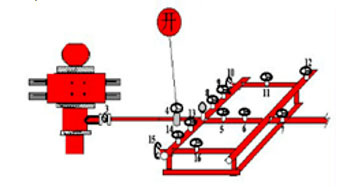

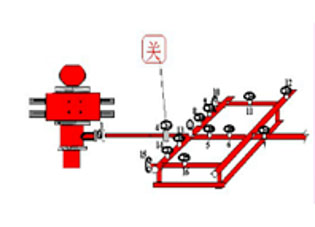

8、軟、硬關井
•軟關井:
溢流時,先打開節流閥一側的通道,再關防噴器,最后關閘閥。(注意套壓表數值)防止水擊效應作用于井口;操作時間長,很多地層液體流入井內。
•硬關井:
溢流時,直接關防噴器。井涌量少,壓井作業更容易;過大壓力加于薄弱地層,有地裂危險,易引起井下井噴。
1、簡介
(1)是油氣井壓力控制設備中的一個重要組成部分。
(2)作用:當不能通過鉆柱正常循環時,可通過壓井管匯向井中泵入(加重)鉆井液,達到控制井壓的目的。
(3)單翼、雙翼。
2、技術參數(同節流管匯)

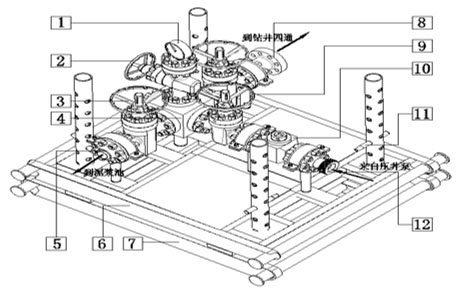

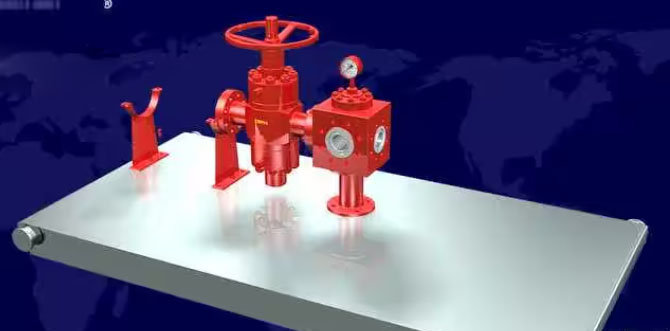

3、結構件圖

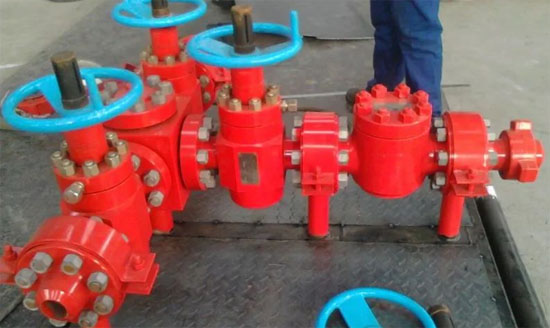

4、實物圖(單翼) 主放噴管線和壓井管線
5、工作狀態
(1)鉆井液正常循環無法正常進行情況下,利用壓井管匯往井里灌鉆井液。連接高壓泵,使鉆井液經單流閥進入井筒。
(2)全封閘板封井口時,強行灌注加重鉆井液,實施壓井。

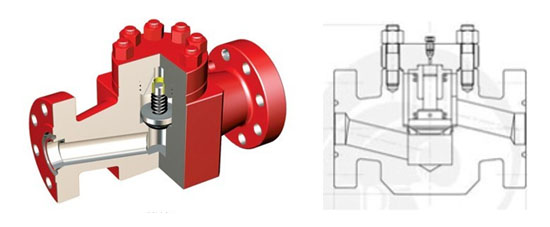

6、單流閥
只允許鉆井液由泥漿泵流入井筒,壓井
節流管匯
壓井管匯
|
